Pour les images visibles dans la galerie ciel profond j'emploie ces différentes configurations selon l'objet convoité.
Je n'utilise le LX200 qu'à mon domicile et l'ensemble trépied-table équatoriale reste en permanence dehors sous une bâche.
Les pieds sont emboîtés dans des supports en inox vissés dans les pavés de la terrasse.
Ainsi la mise en station, réalisée avec soins selon la méthode de Bigourdan (polaire non visible à cause du toit de la maison) est précise et permanente et il suffit de fixer le LX200 sur la table pour chaque séances.
 |
|
Configuration photo 80ED |  | Ici, l'instrument imageur est la lunette, le télescope assurant le suivi sidéral et l'autoguidage.
On peut voir sur cette photo, de haut en bas:
- une lunette Orion 80ED, objectif de 80mm en verre ED (chromatisme résiduel faible) et focale de 600mm (f/d7,5) équipée d'un chercheur coudé 9x50, d'un porte-oculaire annulaire et d'un comparateur à cadran pour la mise au point.
Pour certaines images elle est employée avec un réducteur de focale x0.8 WOII, la focale descend alors à 480mm pour un f/d de 6.
Elle est solidement fixée au télescope (pour éviter toute flexion) par une queue d'aronde mâle Losmandy et une paire d'anneaux de 125mm disposant de 3 vis à 120° permettant de la dépointer pour le cadrage ou l'autoguidage.
- Le télescope, un Meade LX200 GPS de 2005 de 254mm de diamètre et 2500mm de focale (f/d10).
A l'avant un pare-buée souple (accueillant le dispositif à aigrettes au besoin) et la résistance chauffante.
A l'arrière, le moteur de mise au point ZIS, le flip-mirror et son oculaire réticulé éclairé, la roue à filtre (imagerie planétaire) et une webcam Philips Toucam pro 2 modifiée longue pose et capteur noir et blanc de 1/4".
A la base de la fourche, le panneau de contrôle pour le branchement de la raquette de commande, le moteur de MAP, l'oculaire réticulé éclairé et la liaison avec le PC portable pour l'autoguidage via le logiciel Astrosnap pro (câble RS232-USB/série).
- la table équatoriale indispensable pour la longue pose
|
|
|

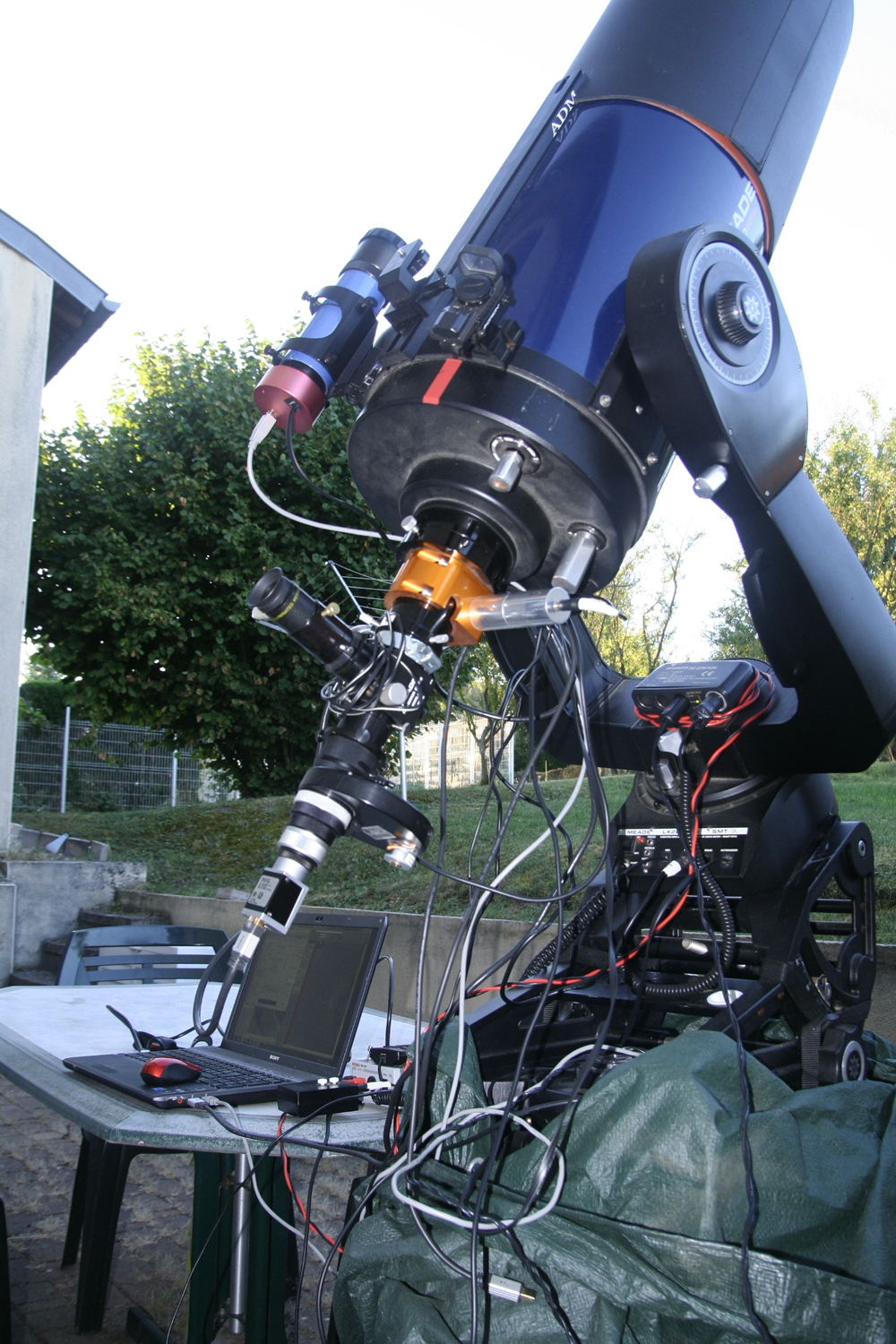

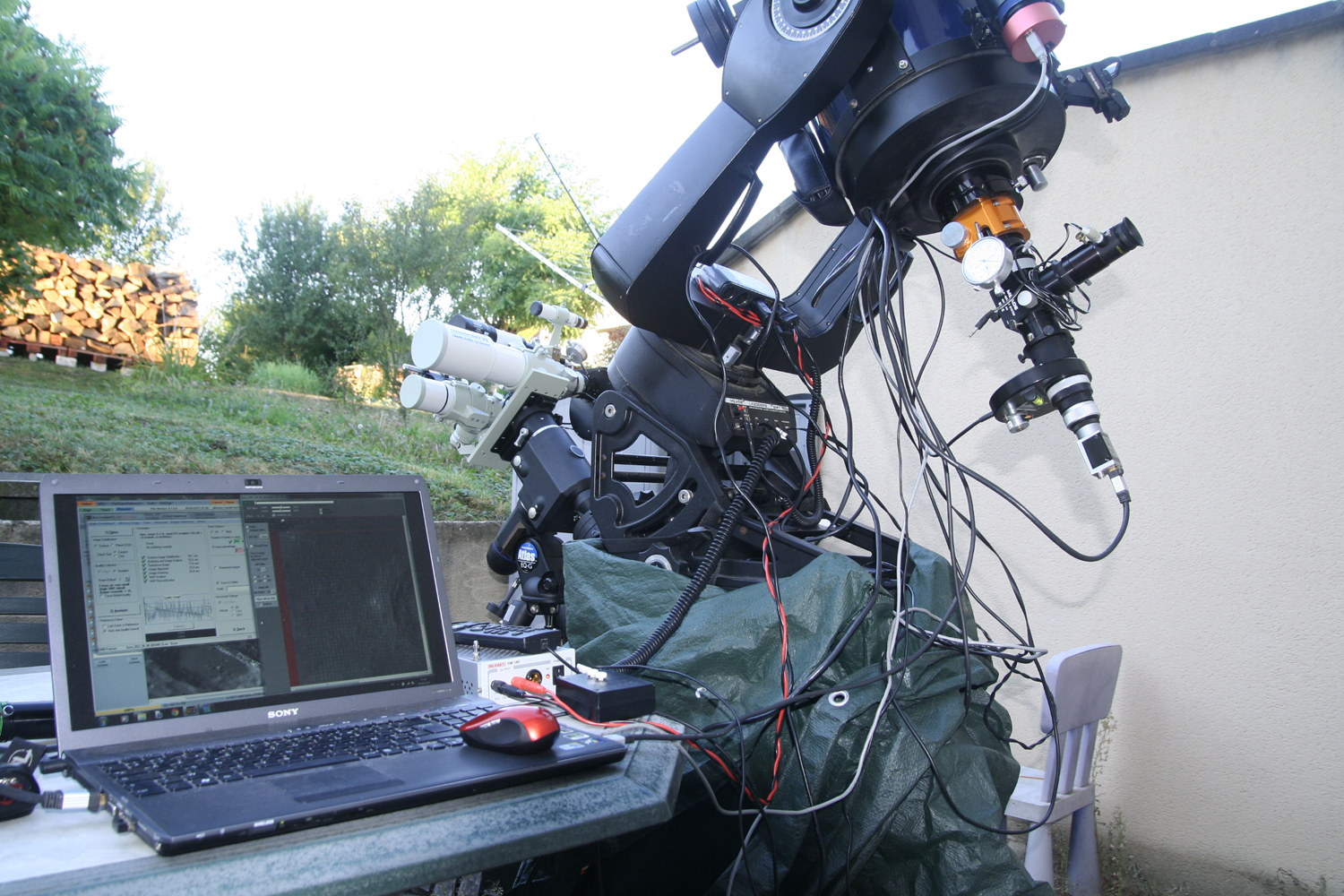

Configuration photo LX200 |  | Ici l'instrument imageur est le LX200 avec le 300D au foyer (avec ou sans réducteur de focale) pour les objets peu étendus et lumineux.
La lunette, ou comme sur cette photo un maksutov 90/1250, assure l'autoguidage avec la webcam. |
|
 | Les images de prétraitement:
- Darks (généralement 7) réalisés aprés la séance avec le bouchon (LX200, lunette ou objectif photo) même iso, même temps de pose.
- Offsets (7) avec bouchon et temps de pose le plus court possible (1/4000s avec le 300D)
- Flats (7) faits le lendemain sur le ciel (en attendant une boîte à flats) à l'aide d'un dispositif à base de plexi blanc. Même iso et temps de pose permettant de couvrir les 2/3 de la dynamique du capteur donc fonction du montage optique. Autres règles à respecter: MAP inchangée, boîtier non retiré (pour conserver la même orientation et ne pas déplacer les éventuelles poussières sur le capteur) et même inclinaison du tube sur le ciel par rapport à la séance pour retrouver la même flexion boîtier/axe optique.

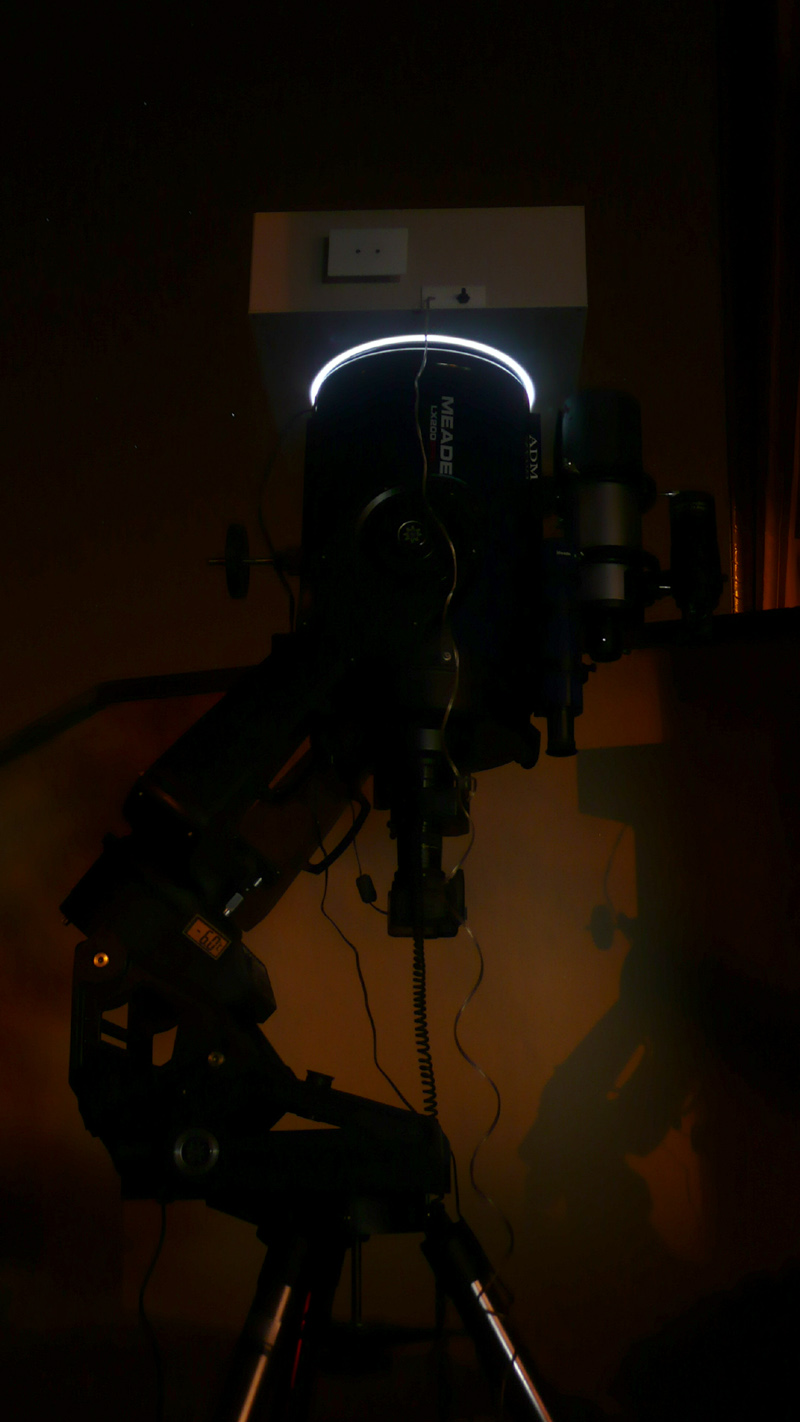

Exemple ci-dessus avec le LX200, un disque a été découpé dans une plaque et monté sur un tambour de broderie en bois qui s'adapte parfaitement sur le barillet avant !
Dispositif similaire pour la lunette ou l'objectif photo utilisé et même mode opératoire.
|
|
Configuration "light" |  | J'utilise cette combinaison grand champ chez moi pour des objets situés entre le zénith et la polaire non accessibles au LX200 ou lors de sorties dans la campagne environnante.
La 80ED ou le zoom Canon 70/200 f2.8 (photo ci-dessous) pour la prise de vue et le mak 90 dans ses anneaux et un oculaire réticulé éclairé de 12mm pour le guidage manuel.
L'intervallomètre Canon TC80N3 pour commander les poses et le viseur d'angle pour l'alignement des instruments, la mise au point et le cadrage.
Le tout est placé sur la monture Orion skyviewpro à l'aide d'une double queue d'aronde.
A l'extrémité de la barre de contrepoids j'ai installé une rotule pour fixer un autre APN avec un objectif fish-eye Peleng de 8mm. |
|
|

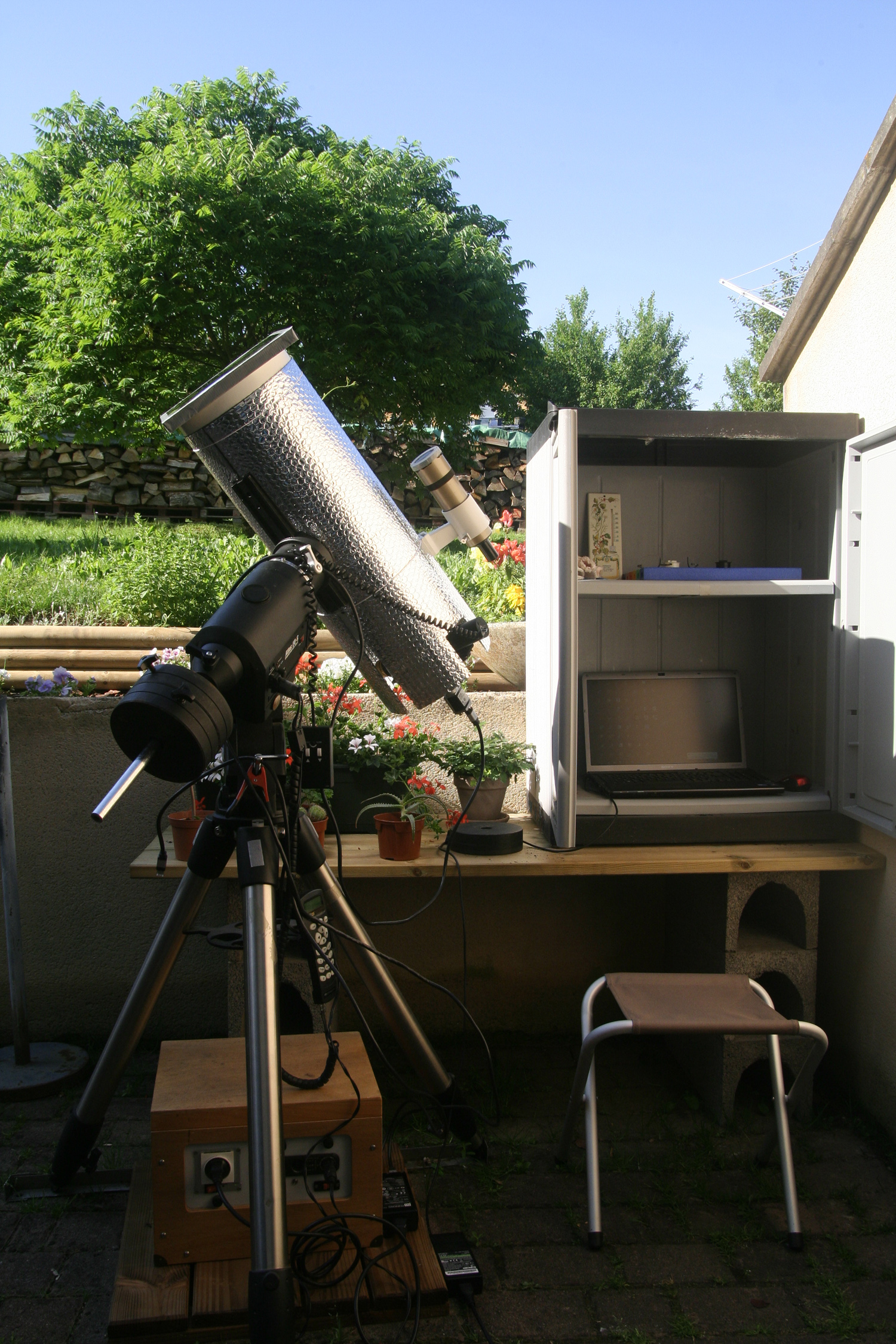

Imagerie solaire |  | Pour l'observation et l'imagerie solaires j'utilise un PST Coronado double-filtration et un ETX 125 muni d'un filtre Astrosolar densité 5.
Les deux instruments sont installés en parallèle grâce à une double queue d'aronde sur la monture équatoriale Orion skyviewpro .
Une cornière en alu vissée au sol permet de retrouver la mise en station et l'armoire en PVC assure une bonne protection contre la luminosité ambiante lors du travail sur le PC. |
|
 | | détails filtres |
|
Imagerie planétaire |  | Les images des planètes sont réalisées grâce à une webcam Philips toucam pro2 couleur (modifiée spc900-mode optimisé) ou avec une caméra Lumenera LU075 noir et blanc pour l'imagerie rvb.
Cette technique nécessite l'emploi de filtres (Astronomik LRGB) placés à l'intérieur de la roue Atik.
Une lentille de Barlow est également nécessaire pour obtenir le grossissement souhaité (Celestron ultima x2, Televue x3 ou Powermate x5).
Le moteur de mise au point et le flip-mirror et son oculaire réticulé éclairé apportent de réels avantages |
|
|
|
Imagerie ciel profond | Selon l'objet imagé:
- LX200 10" à f10 ou f6.3 (avec correcteur-réducteur Meade x0.63) et mak 90/1250 en parallèle pour l'autoguidage, comme ci-dessus.
- Orion 102ED (102/714mm) à f7 ou f5.6 (avec correcteur-réducteur WO II x0.8) sur Orion Atlas EQ-G . Autoguidage par lunette SW 70/700, Toucam n&b LP et interface Pierro-Astro.
- William Optics 72ED (72/432mm-f6) à f4.8 (345mm) sur l'Atlas avec la 70/700 en parallèle par double queue d'aronde pour l'autoguidage.
- Zoom Canon 70-200 L f2.8 sur le LX200, ou sur l'Atlas avec la 70/700 en parallèle par double queue d'aronde pour l'autoguidage.
- Autres objectifs: Sigma 18-50mm DC-EX f2.8 et fish eye Peleng 8mm
L'autoguidage est assuré par le logiciel Guidemaster.
Le prétraitement et le traitement des images RAW sont réalisés avec le logiciel Iris de Christian Buil, les retouches finales avec Photoshop elements 2 ou CS3
Les gradiants récalcitrants avec PixInsight.
Depuis fin Août 2008 le 40D (totalement défiltré par Richard Galli) remplace le 300D Baader.
- L'alimentation est assurée par l'adaptateur secteur ACK-E2 ou à l'extérieur par batteries BP-511 (ou ACK-E2 sur batterie 12V via un convertisseur 12V>220V)
- Les poses longues sont gérées par le logiciel Canon EOS UTILITY avec un seul câble (USB2) ou à l'extérieur par l'intervallomètre TC80-N3.
- Contre la pollution lumineuse j'utilise un filtre Idas LPS en 50.8, ou un filtre Astronomik CLS clip-system qui a l'avantage de pouvoir être employé également pour l'imagerie avec un objectif photo comme le 70-200. En outre il protège le capteur des poussières.
- La mise au point est réalisée avec le live view via le PC et EOS UTILITY (qui pilote également l'autofocus du 70-200 !) ou en extérieur directement avec l'écran LCD du 40D.
|  |
|
Vue détaillée avec :
- Au dessus, la lunette de guidage dans ses anneaux avec chercheur 9x50 coudé et toucam n&b.
- En dessous, la 102ED avec le correcteur-réducteur WO II x0.8 et le 40D défiltré.
Crayford avec MAP démultipliée et comparateur à cadran. |  |
|

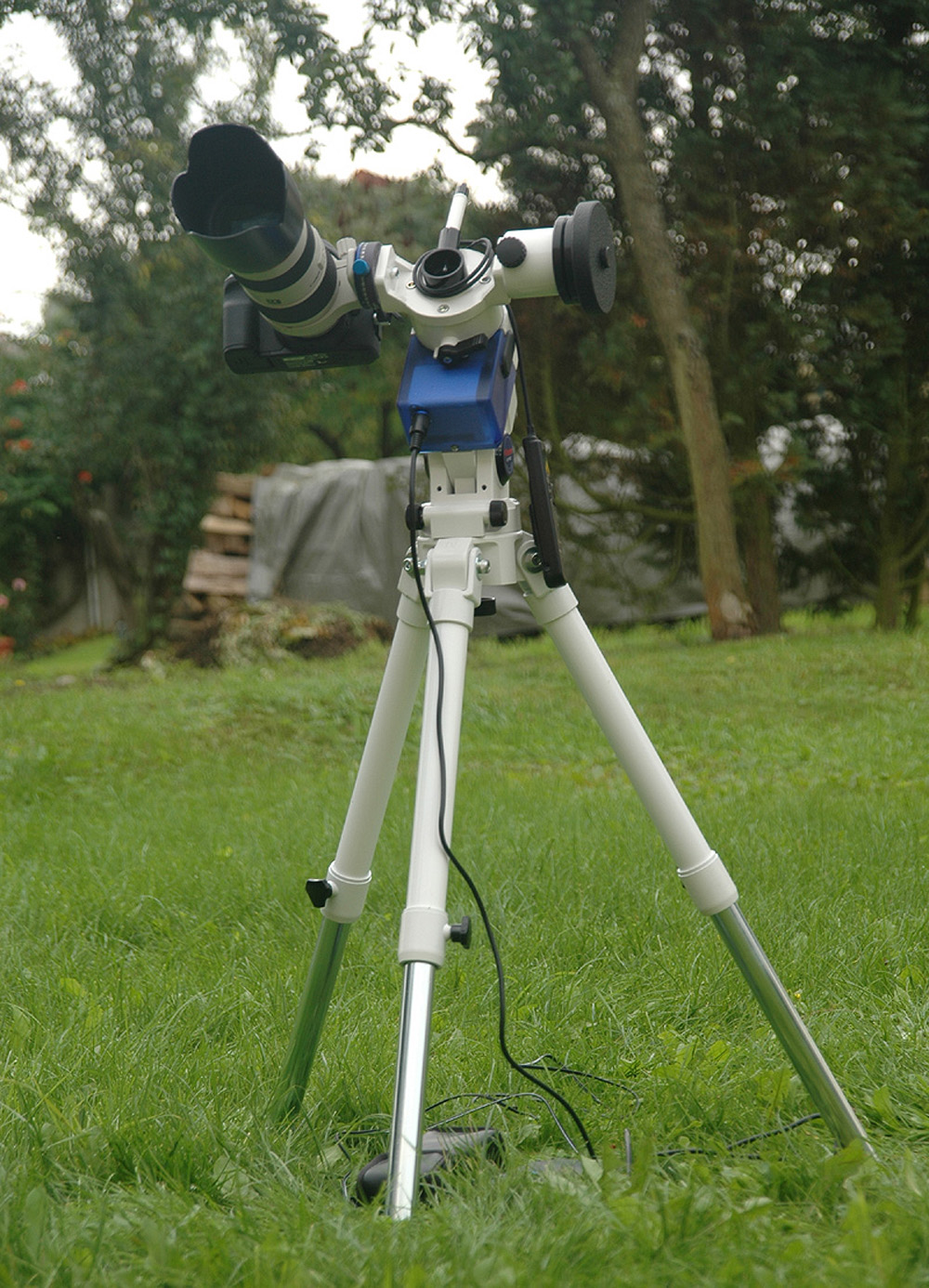

Vixen GP2 Photo Guider | Monture de voyage sans tête de déclinaison, motorisée en ascension droite par moteur MT-1, raquette DD2 et boîtier piles 8x1,5V. Poids 6kg.
Conçue pour réaliser des images grand champ avec objectif photo.

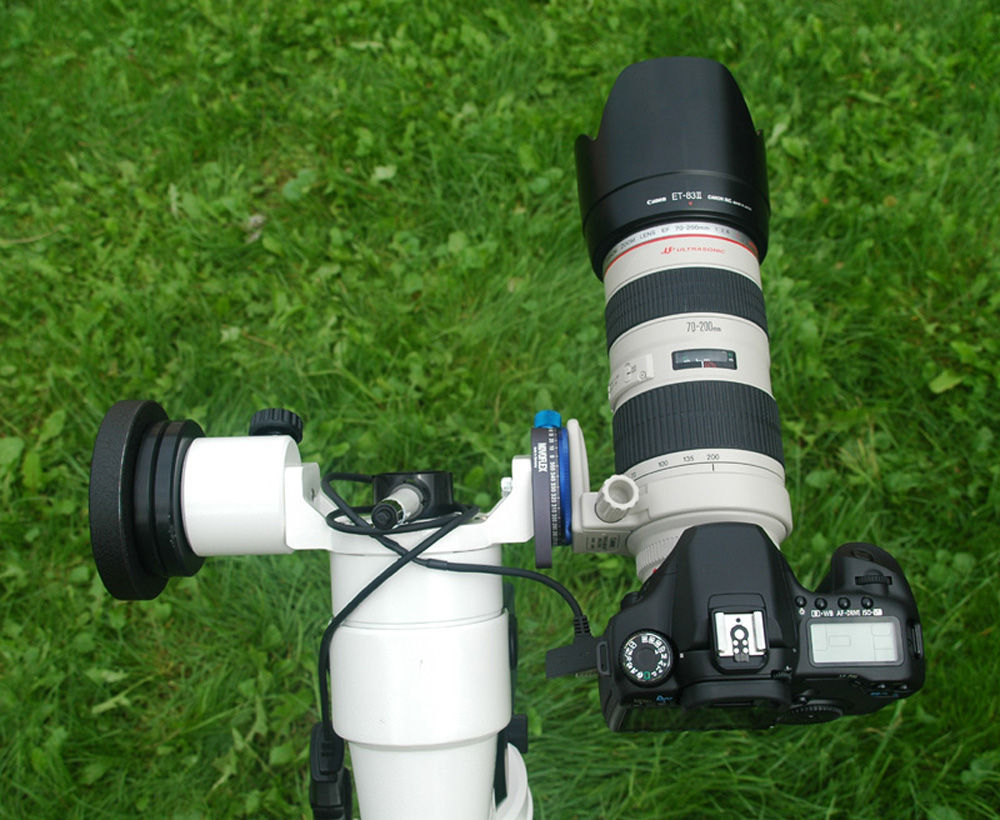

Présentée ci-dessous avec le 40D, le zoom Canon 70-200 l f2.8 et l'intervallomètre TC80-N3.
Trés bons résultats obtenus avec des poses de 5 minutes à 200mm ! :))) |  |
|
|

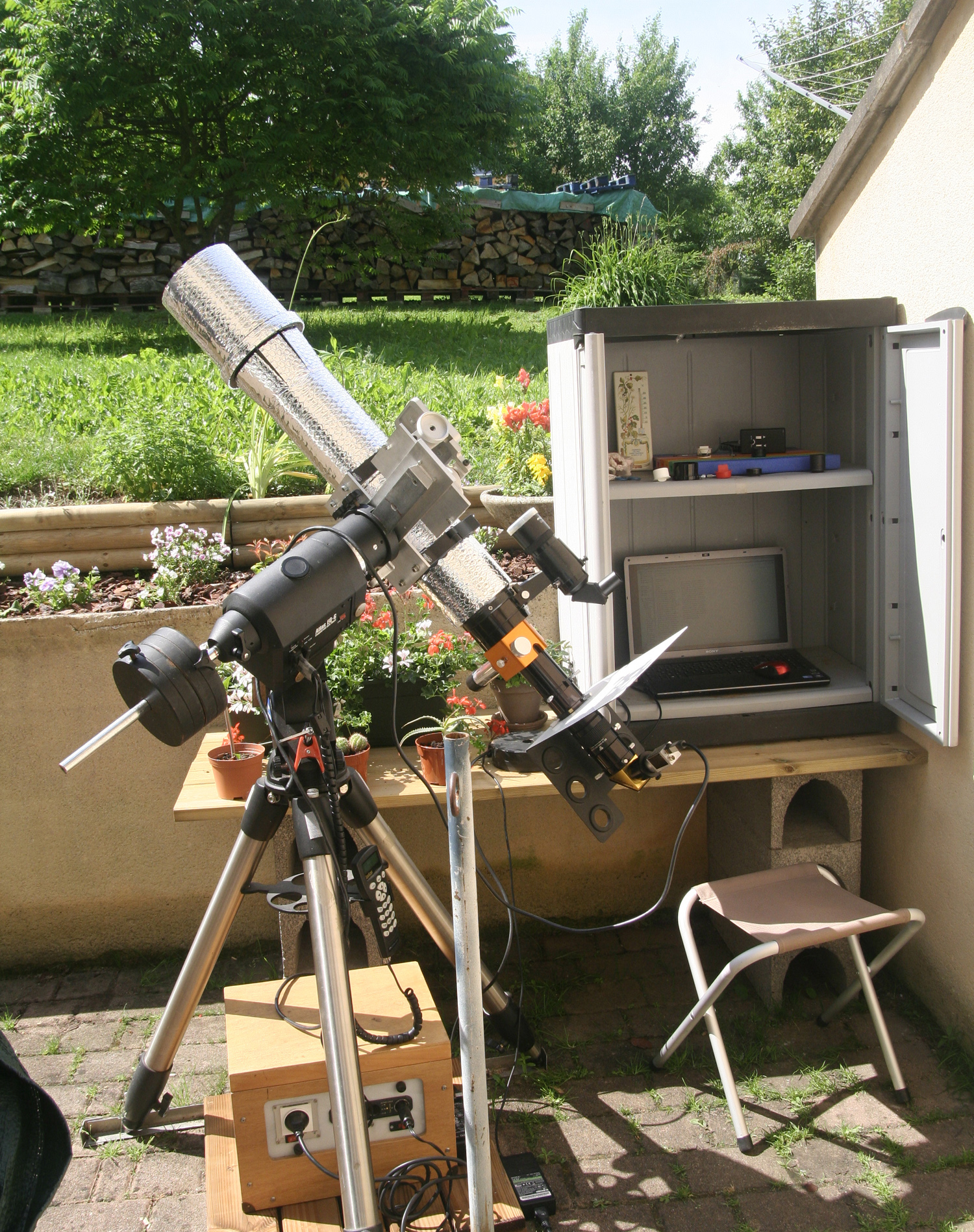

Imagerie solaire | La base de la configuration est une lunette SW 120/1000 (raccourcie de 10cm) équipée d'un crayford motorisé Moonlite, d'un chercheur droit 9x50 (+filtre Astrosolar), sur Orion Atlas.
Un mak 80/1000 et Astrosolar dans des anneaux de guidage permettant l'autoguidage (avec Astrosnap) pour de futures animations sur taches solaires.
Le PST Ha est placé grâce à son mini-tube dans le crayford et un filtre de rejet Baader C-ERF est disposé à l'avant de l'objectif (110mm d'origine et diaphragmé à 100mm pour retrouvé le f10 du PST)
Ce montage permet des observations spectaculaires à l'aide d'une tête binoculaire munie d'une Barlow 2x.
Pour l'imagerie c'est la combinaison Barlow 2x (Celestron ultima) + Lumenera LU075 ou DMK 31 AU03.AS toutes deux n&b, qui me donne les meilleurs résultats.
Le PST CaK est placé de la même façon derrière la lunette et le filtre ERF est retiré.
Observations impossibles.
Une équerre en fer forgé munie d'un plateau rapide Manfrotto permet d'utiliser en // le PST (Ha ou CaK) seul pour l'observation ou l'imagerie du soleil en entier.
Ainsi il est possible de faire du grand champ ou des gros plans dans les deux longueurs d'onde en passant facilement d'un PST à l'autre et sans modifier l'équilibrage. |  |
|
- Imagerie en lumière blanche:
Prisme de Herschel Baader (+tube allonge) au foyer de la lunette, et sans filtre à l'avant... ;)
Celui-ci contient un filtre continuum Baader 50.8 et un filtre neutre.
Ce montage permet de réaliser des images de la photosphère et des taches avec la LU075 ou la DMK 31, avec ou sans Barlow, ainsi qu'avec le 40D pour le disque en entier.
Observations spectaculaires également avec les bino, avec ou sans Barlow, ce qui est possible grâce au raccourcissement de la lunette. |  |
|
|
|
Boîte à Flats | Réalisation Gilles Montigel ! :)))
Carton plume, plexi blanc, leds, potentiomètre et alimentation 12V par prise allume-cigare. |  |
|

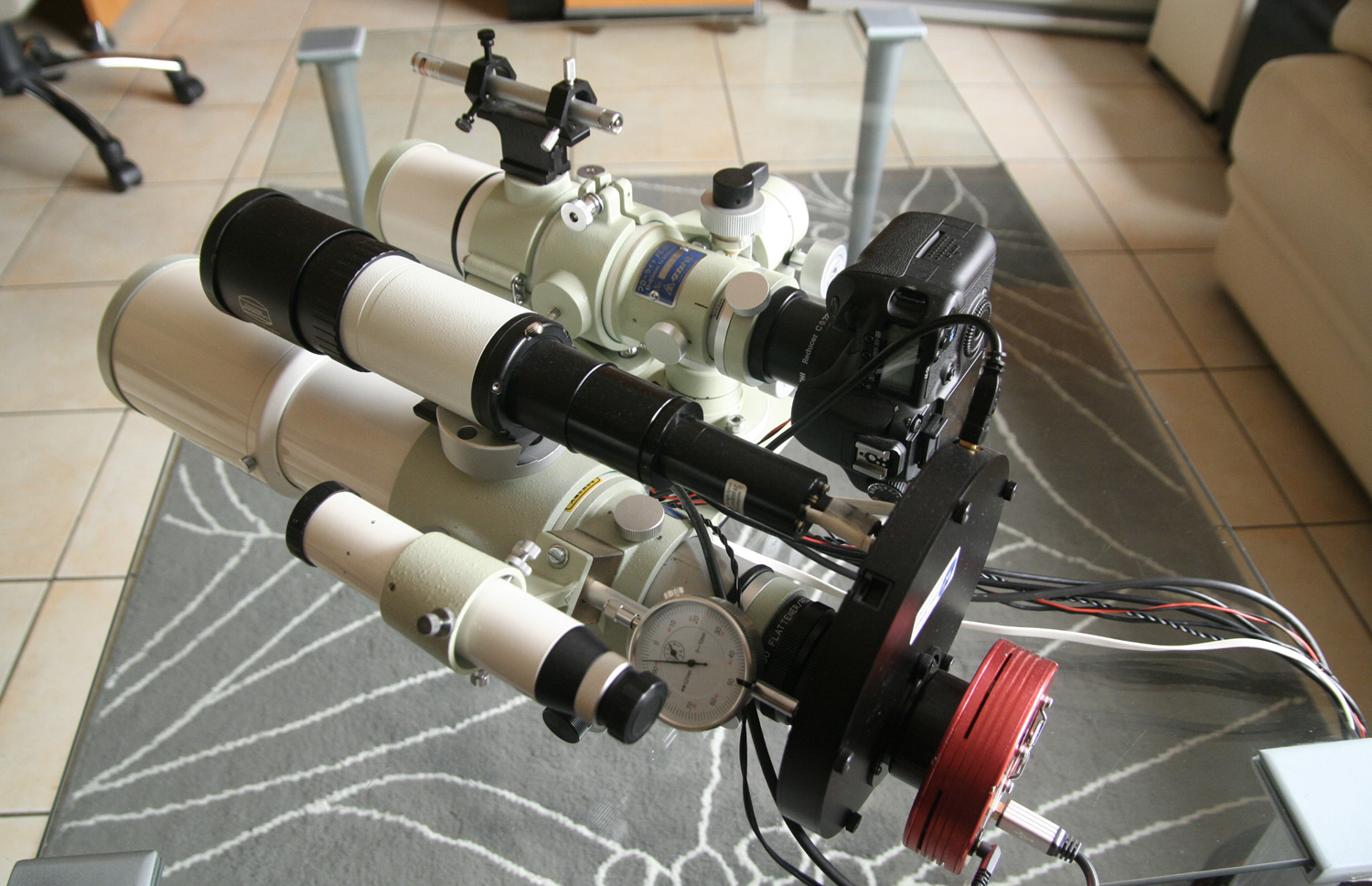

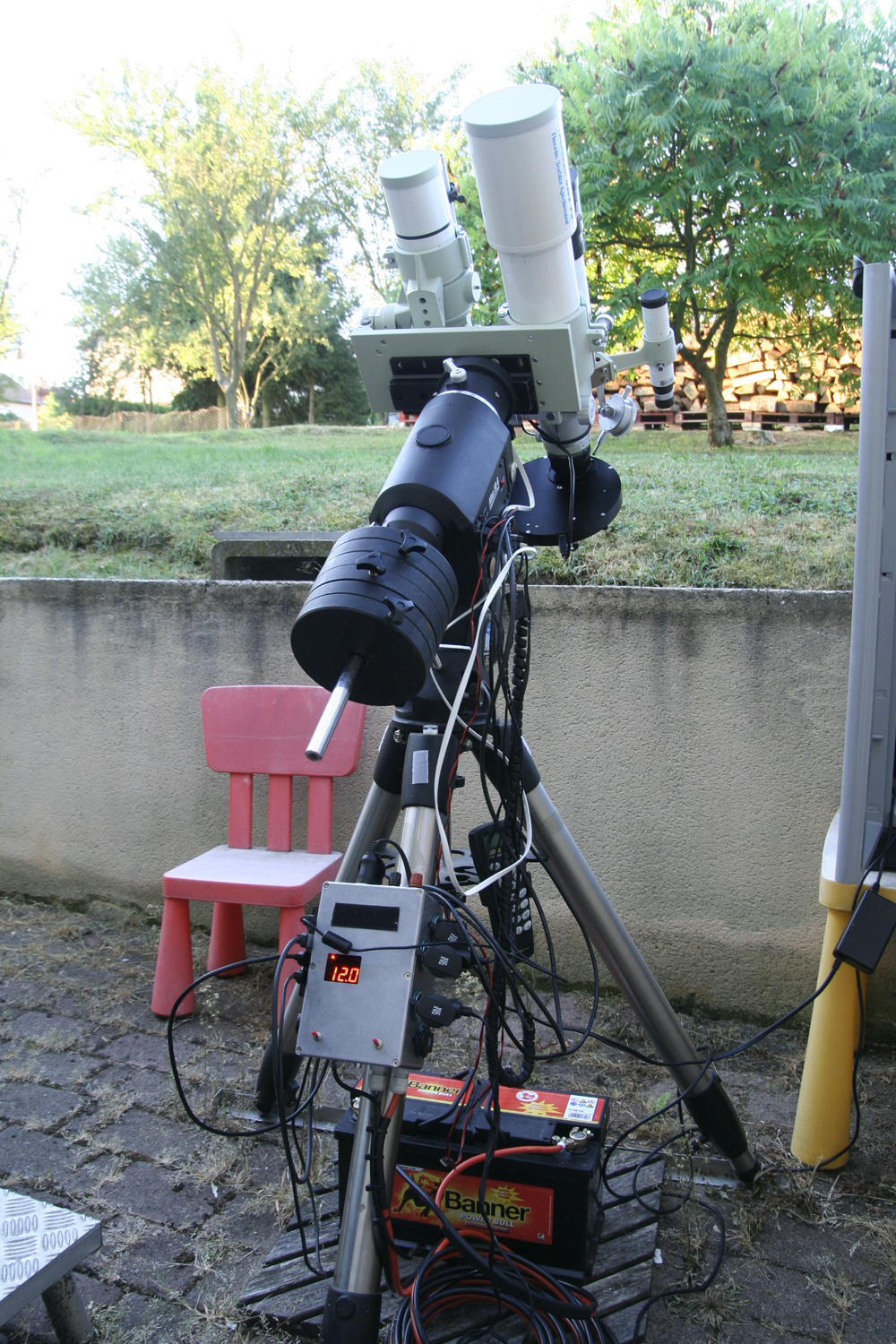

102ED+72ED | Montage définitif...sur monture Orion Atlas EQ-G autoguidée par interface Pierro-Astro et guidemaster et:
- Double queue d'aronde TS modifiée avec plaques d'aluminium de 5mm d'épaisseur [Merci à Stéphane Behmenburg :))) ]
- à gauche, Orion 102ED 714/102 f7 avec chercheur point rouge et comparateur à cadran
- au-dessus, pour l'autoguidage, Maksutov Orion 90/1250 dans ses anneaux + SPC900 capteur NB 1/4" RAW et réducteur x0.5 + filtre IR-cut Baader.Absent sur la photo, un chercheur coudé Orion 9x50 pour la recherche et le centrage de l'étoile guide.
- à droite, WO 72ED 432/72 f6 sur platine micrométrique Géoptik, avec laser vert et résistance chauffante.
|  |
|
102ED+Canon 70-200 L f2.8 | Le 40D est utilisé avec le correcteur-réducteur WO II x0.8.
L'Atik 314 L avec le correcteur-réducteur Meade x0.63+filtre Astronomik Ha 13nm.
Le 40D et la 314 L étant interchangeables derrière les différentes optiques et pouvant être utilisés en même temps.
|  |
|
72ED+Canon 70-200 L f2.8 | Base avec queue d'aronde WO+queue d'aronde 400mm+embases femelles.
Equilibrage avec contrepoids additionnels.
Mak 80/1000 pour l'autoguidage. |  |
|
|
Bague de liaison pour utilisation avec objectif photo | Vues de la bague comportant un filet mâle M42x075 vers la 314L, une baïonnette femelle vers le zoom Canon et une réduction interne pour l'emploi d'un filtre 31.75 (ici Ha 13nm)
|  |
|
Canon 70-200 L f2.8 | Backfocus de 44mm.
Collier de pied d'origine pour fixation sur rotule ou petite queue d'aronde type Vixen. |  |
|
Tout autre objectif | | Fixation par collier de pied amovible s'adaptant parfaitement sur la bague de liaison (diam. 65mm) |  |
|
Montage lunette | Utilisation du filtre Ha 13nm par solution vissante et rigide (avec les moyens du bord...) avec lunette:
- tube 50.8 alu (avec filet pour filtres 2" et bafflage interne) et filet mâle SC.
- correcteur-réducteur Meade x0.63, SC femelle/SC mâle.
- raccord Baader SC femelle/M42 mâle.
- Bague T2, M42 femelle/baïonnette mâle EOS.
- Bague baïonnette EOS femelle/M42 mâle.
- 314 L M42 femelle.
|  |
|
Montage LX200 10" | | Correcteur-réducteur OPTEC 0.5x et bague allonge (+ filtre 2" L ou LPS). |  |
|

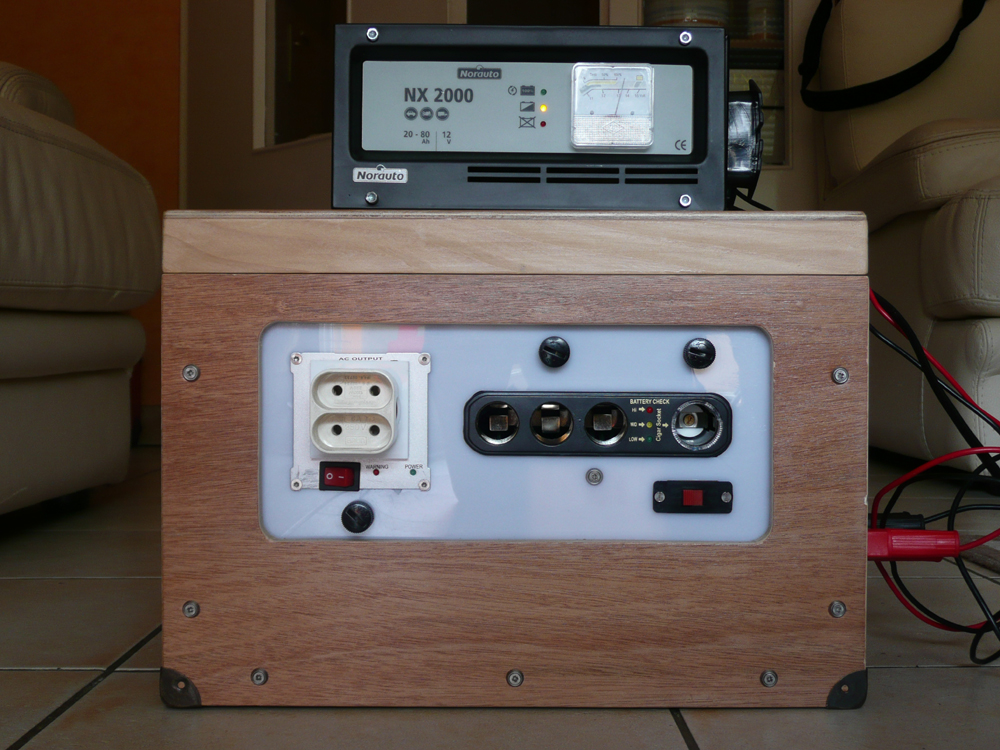

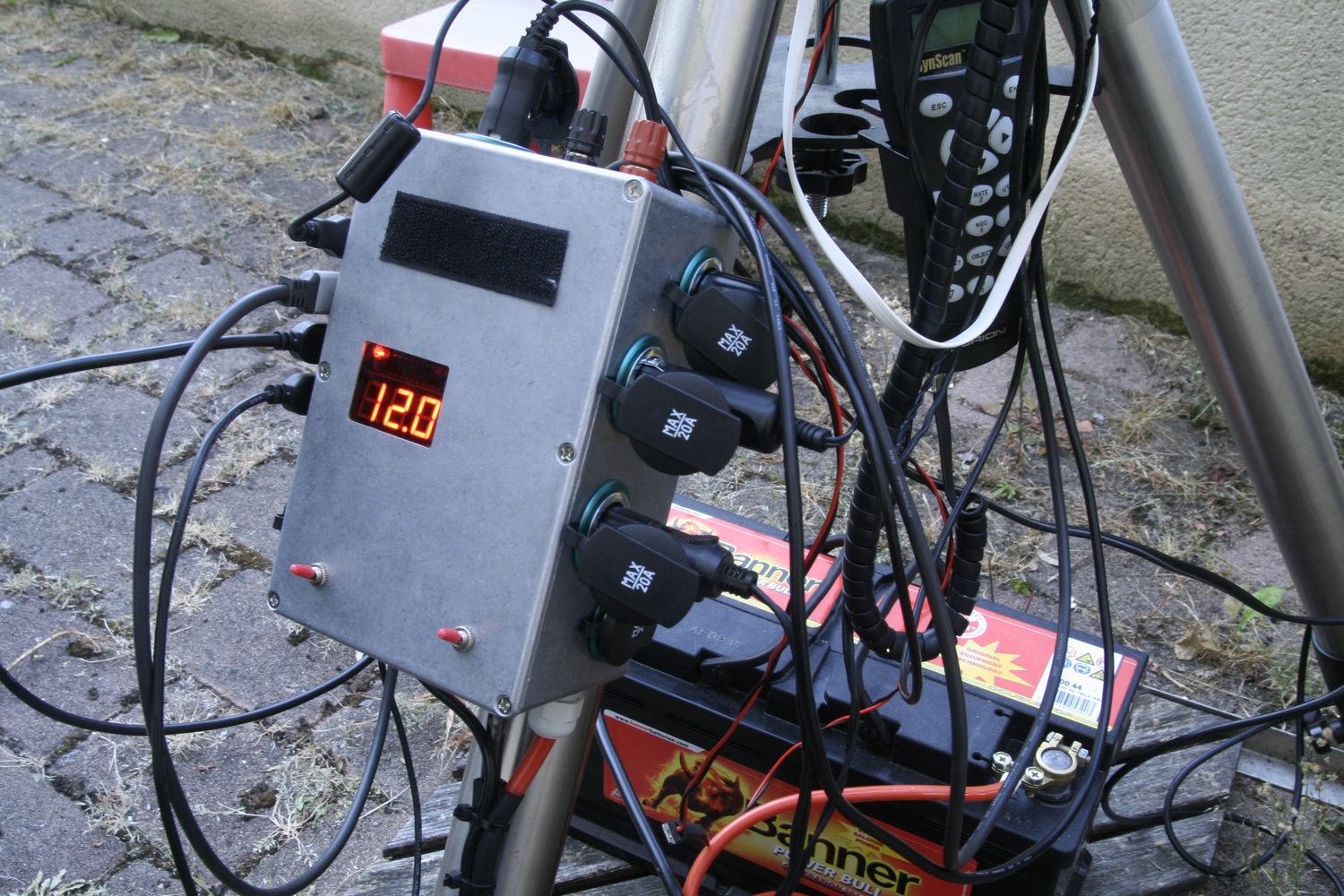

Alimentation portative | | Réalisation Gilles Montigel ! :))) |
|
- Batterie 72Ah
- Sortie 220V, ici avec doubleur, pour alimentation 40D et 350D)

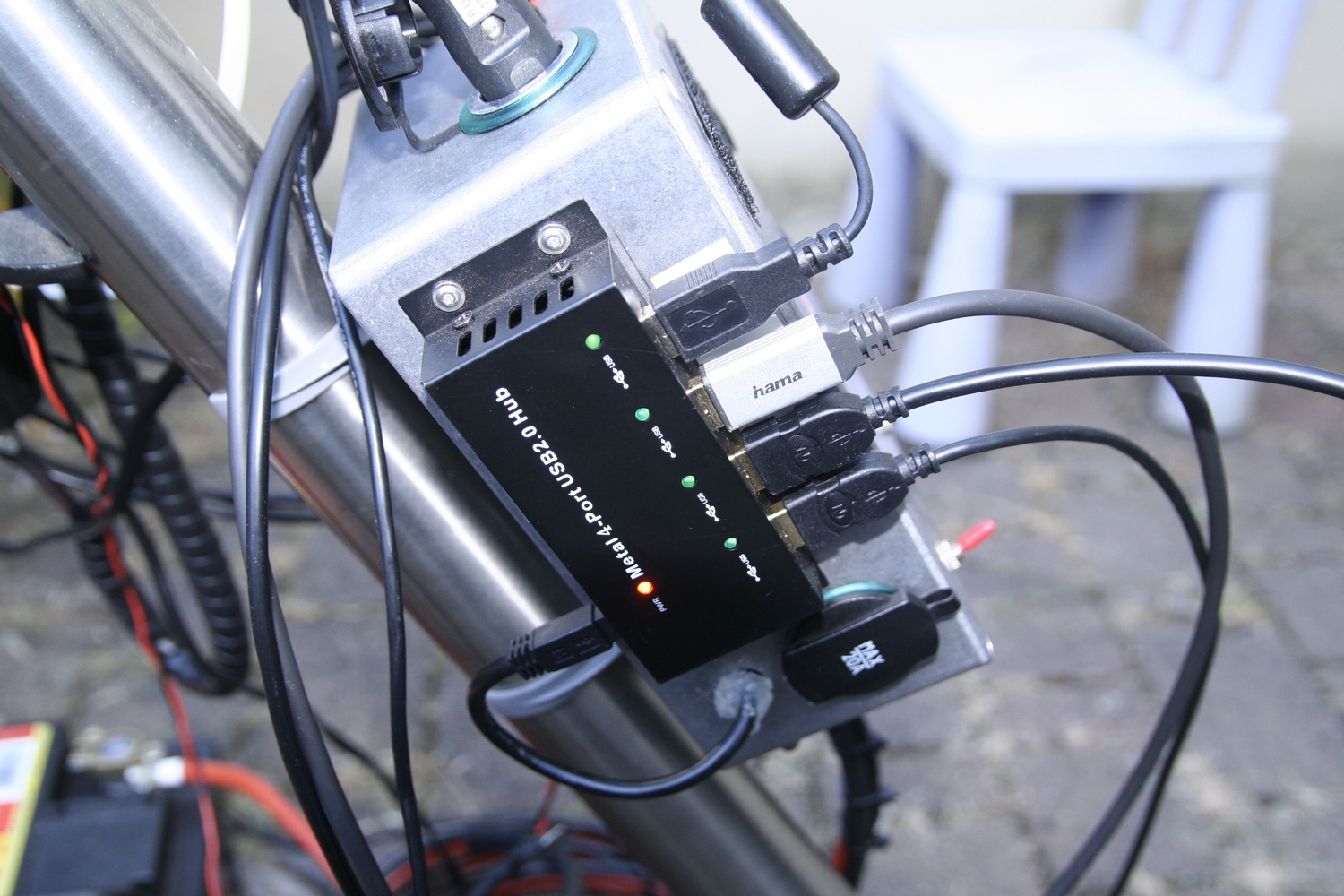

- Rampe avec 4 sorties 12V pour alimentation monture/PC/contrôleur résistances/Atik 314L
|  |
|

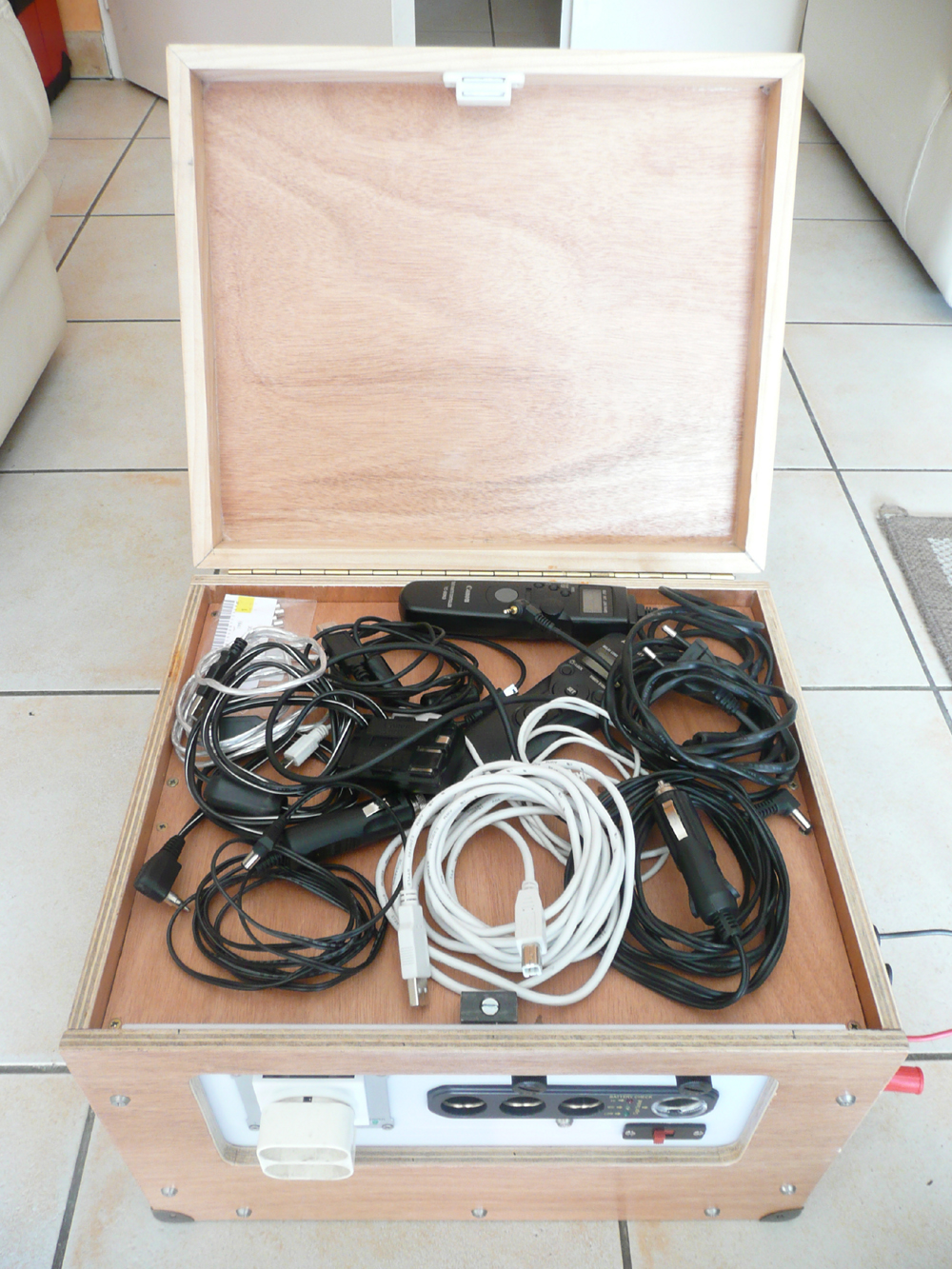

- Coffre de rangement des câbles
|  |
|

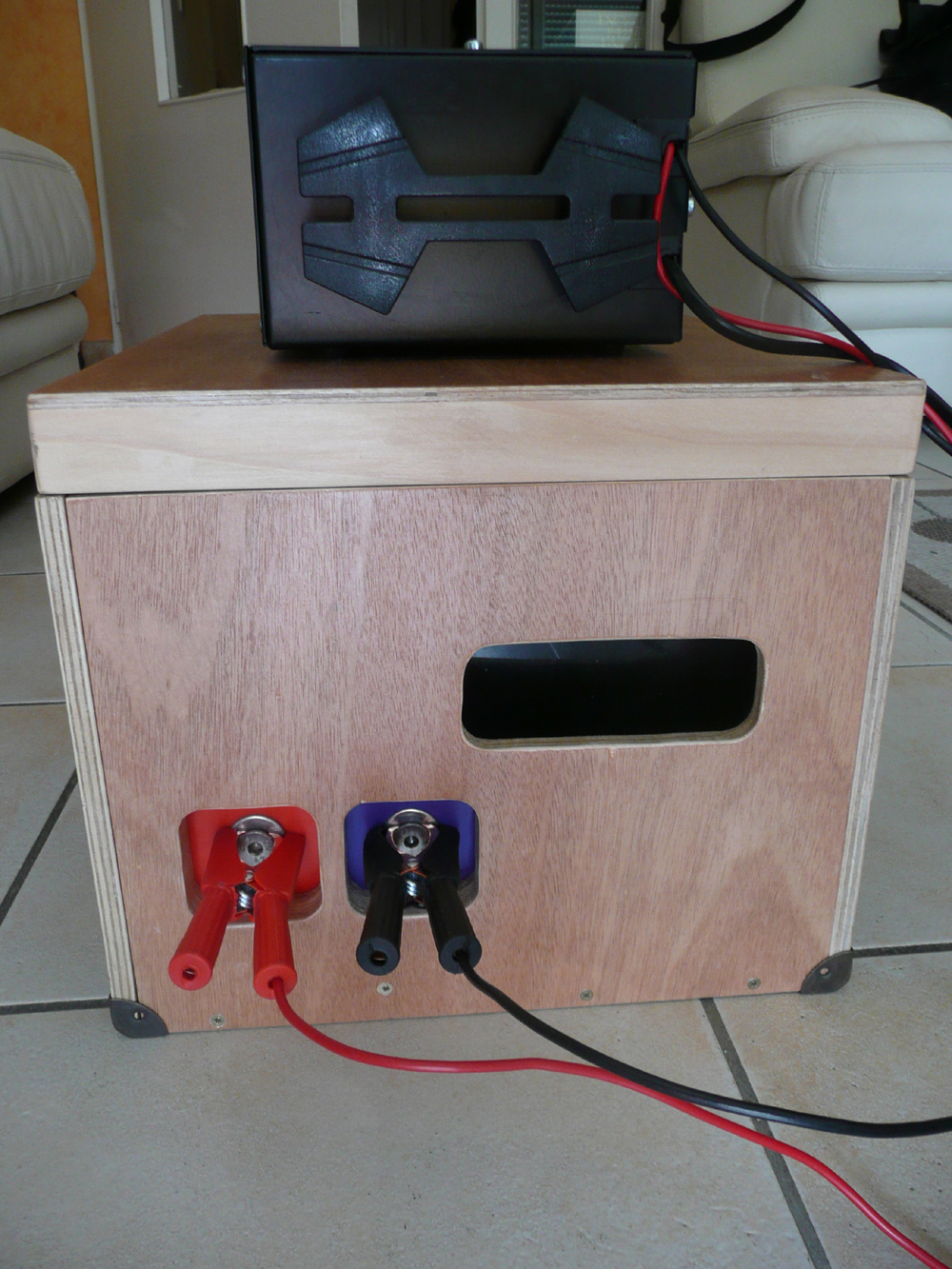

- Vue des connexions pour la recharge et de la poignée latérale.
|  |
|
Rotule sur monture | Rotule Manfrotto 804 RC2 installée sur l'axe AD de l'Atlas pour l'imagerie grand champ sans autoguidage (40D ou 314L).
Fixation, après démontage du panneau électronique, grâce à une sonnette de vélo en alu percée et une vis 3/8" ;) |  |
|
